水流量計



二、水流量計產品特點:
1.一般可達±1%R、±0.5%R
2.重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的精確度,
3.輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗干擾能力強;
4.可獲得很高的頻率信號(3-4kHz),信號分辨力強;
5.范圍度寬,中大口徑可達1:20,小口徑為1:10;
6.結構緊湊輕巧,安裝維護方便,流通能力大;
7.適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
8.專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
9.可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。

三、水流量計基本參數與技術性能
1.技術性能:表1


儀表口徑及連接方式

4、61015202532、40采用螺紋連接

(15、20253240506580100125150、200采用法蘭連接

精度等級

±1%R、±0.5%R

量程比

1:10;1:15;1:20

儀表材質

304不銹鋼、316(L)不銹鋼等

被測介質溫度(℃)

-20~+120℃

環境條件

溫度-10~ 55℃,相對濕度5%90%,大氣壓力86~106Kpa

輸出信號

脈沖頻率信號,低電平≤0.8V 高電平≥8V

供電電源

12VDC 、 24VDC(可選)

信號傳輸線

STVPV3×0.3(三線制)

傳輸距離

≤1000m

信號線接口

豪斯曼接頭

防爆等級

非防爆產品

防護等級

IP65

2.測量范圍及工作壓力:表2


儀表口徑(mm)

正常流量范圍(m3/h)

擴展流量范圍(m3/h)

常規耐受壓力(MPa)

特制耐壓等級(MPa)(法蘭連接方式)

DN 4

0.04~0.25

0.04~0.4

6.3

12、16、25

DN 6

0.1~0.6

0.06~0.6

6.3

12、16、25

DN 10

0.2~1.2

0.15~1.5

6.3

12、16、25

DN 15

0.6~6

0.4~8

6.3、2.5(法蘭)

4.0、6.31216、25

DN 20

0.8~8

0.45~9

6.3、2.5(法蘭)

4.0、6.31216、25

DN 25

1~10

0.5~10

6.3、2.5(法蘭)

4.0、6.31216、25

DN 32

1.5~15

0.8~15

6.3、2.5(法蘭)

4.0、6.31216、25

DN 40

2~20

1~20

6.3、2.5(法蘭)

4.0、6.31216、25

DN 50

4~40

2~40

2.5

4.0、6.31216、25

DN 65

7~70

4~70

2.5

4.0、6.31216、25

DN 80

10~100

5~100

2.5

4.0、6.31216、25

DN 100

20~200

10~200

2.5

4.0、6.31216、25

DN 125

25~250

13~250

1.6

2.5、4.06.312、16

DN 150

30~300

15~300

1.6

2.5、4.06.312、16

DN 2, 00

80~800

40~800

1.6

2.5、4.06.312、16

四,水流量計選型:

儀表口徑(mm)

正常流量范圍(m3/h)

擴展流量范圍(m3/h)

常規耐受壓力(MPa)

特制耐壓等級(MPa)(法蘭連接方式)

DN 4

0.04~0.25

0.04~0.4

6.3

12、16、25

DN 6

0.1~0.6

0.06~0.6

6.3

12、16、25

DN 10

0.2~1.2

0.15~1.5

6.3

12、16、25

DN 15

0.6~6

0.4~8

6.3、2.5(法蘭)

4.0、6.3、12、16、25

DN 20

0.8~8

0.45~9

6.3、2.5(法蘭)

4.0、6.3、12、16、25

DN 25

1~10

0.5~10

6.3、2.5(法蘭)

4.0、6.3、12、16、25

DN 32

1.5~15

0.8~15

6.3、2.5(法蘭)

4.0、6.3、12、16、25

DN 40

2~20

1~20

6.3、2.5(法蘭)

4.0、6.3、12、16、25

DN 50

4~40

2~40

2.5

4.0、6.3、12、16、25

DN 65

7~70

4~70

2.5

4.0、6.3、12、16、25

DN 80

10~100

5~100

2.5

4.0、6.3、12、16、25

DN 100

20~200

10~200

2.5


DN 125

25~250

13~250

1.6

2.5、4.0

DN 150

30~300

15~300

1.6

2.5、4.0

DN 200

80~800

40~800

1.6

2.5、4.0

五、水流量計產品類型分類:

1.按儀表功能分類,LWGY系列 渦輪流量計可分為2大類,即:
■渦輪流量傳感器/變送器

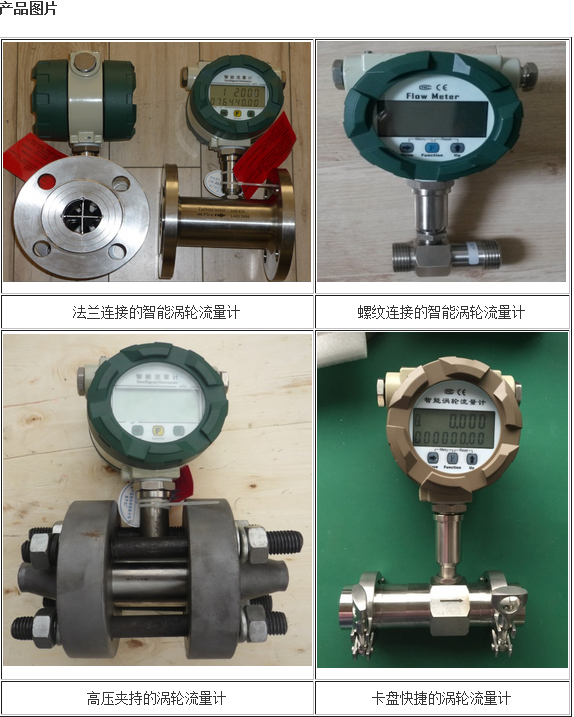

■智能一體化渦輪流量計

2.功能說明

渦輪流量傳感器/變送器

該類渦輪流量產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

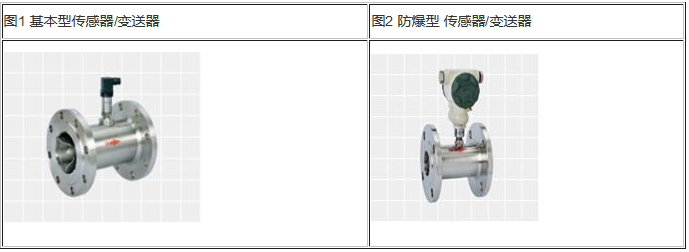

該類渦輪流量產品均分為基本型和防爆型(ExdIIBT6)兩種,外形如圖

按照不同的輸出信號,該類產品可分為LWGY-N型和LWGY-A型


LWGY-A型變送器:24VDC供電,二線制4-20mA 輸出,信號傳輸距離≤1000。FM-LWGY-N型傳感器:12~24VDC供電,三線制脈沖輸出,高電平≥8V,低電平≤0.8V;信號傳輸距離≤1000米;

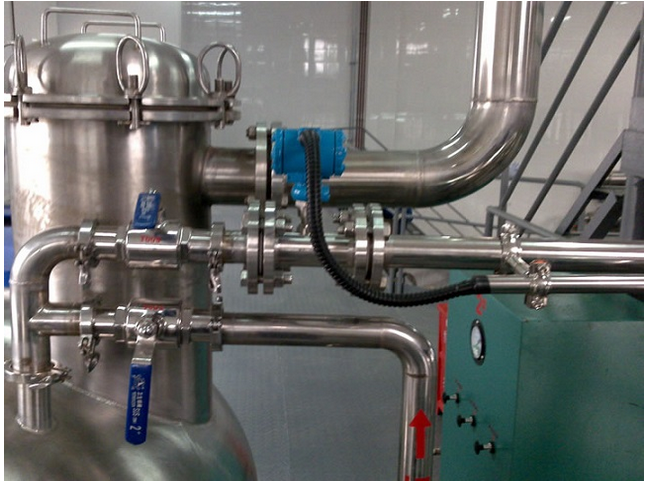

六,流量計安裝圖示及現場標定圖:
